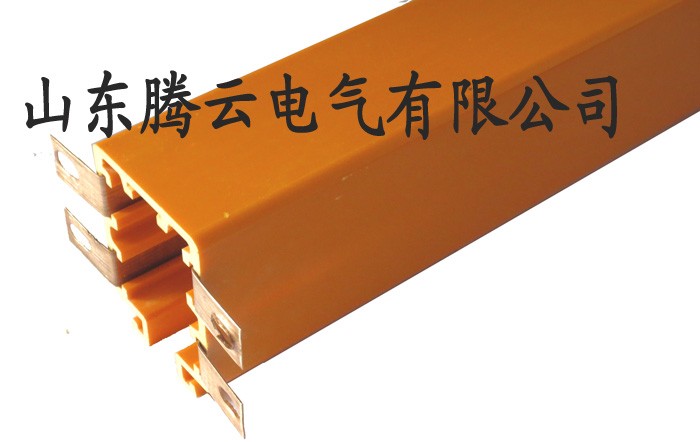

HXTS(L)多極滑觸線由高強度工程塑料絕緣導管或鋁合金保護套、多極導電銅排、集電器以及懸吊、固定等組件組合而成。該產品以設計緊湊、安全可靠、經濟方便等特點，被廣泛應用于廠礦、冶金、發電、起重機以及自動化生產線和其他移動饋電設備。

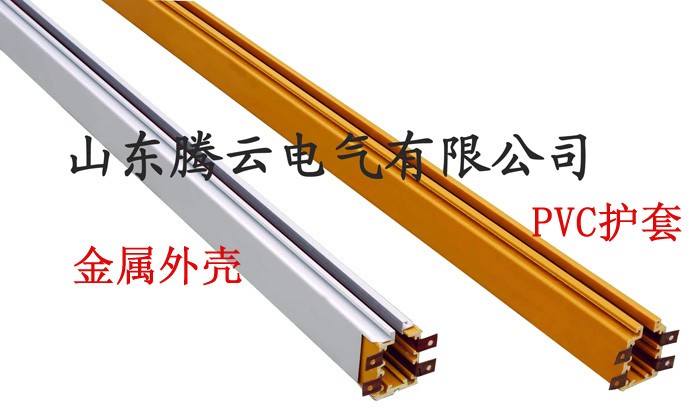

HXTL型滑觸線（導管）是由鋁合金外殼和銅排組成。銅排安裝在工程塑料制成的槽板里，槽板起到絕緣作用，鋁合金外殼具有提供集電器的行走軌道和內部機構的防護作用。
集電器是將滑觸線（導管）中的電能通過滑動接觸輸送給用電設備的裝置。JD型適用于HXTS型滑線，JDA型適用于HXTL型滑線。
HXTS(L)多極管式滑觸線的命名規格如下所示：
HXTS(L)—4—16/80
HXT---公司簡稱
S-----普通PVC管式滑觸線
L------表示鋁合金護套（復合式）
4-----輸電母線條數
16----輸電母線截面積
80----母線額定電流量
管式滑觸線一般采用木箱進行包裝
|
序號 |
型號規格 |
導體截面mm2 |
額定電流 |
直流電阻Ω/KM |
額定電流阻抗Ω/KM |
|
1 |
HXTS（L）—3—10/50 |
10 |
50 |
1.8 |
1.91 |
|
2 |
HXTS（L）—4—10/50 |
10 |
50 |
1.7 |
1.90 |
|
3 |
HXTS（L）—4—16/80 |
16 |
80 |
1.157 |
1.16 |
|
4 |
HXTS（L）—4—25/120 |
25 |
120 |
0.71 |
0.725 |
|
5 |
HXTS（L）—4—35/140 |
35 |
140 |
0.51 |
0.526 |
|
6 |
HXTS（L）—4—50/170 |
50 |
170 |
0.36 |
0.385 |
|
7 |
HXTS（L）—4—70/210 |
70 |
210 |
0.26 |
0.287 |
|
8 |
HXTS（L）—4—95/270 |
95 |
270 |
0.21 |
0.225 |
|
9 |
HXTS（L）—6—10/50 |
10 |
50 |
1.8 |
1.91 |
|
10 |
HXTS（L）—6—35/140 |
35 |
140 |
0.551 |
0.56 |
|
11 |
HXTS（L）—6—50/170 |
50 |
170 |
0.361 |
0.385 |
|
12 |
HXTS（L）—7—10/50 |
10 |
50 |
1.8 |
1.91 |
|
13 |
HXTS（L）—7—16/80 |
16 |
80 |
0.937 |
0.945 |
|
14 |
HXTS（L）—7—25/125 |
25 |
125 |
0.714 |
0.721 |
|
15 |
HXTS（L）—7—35/140 |
35 |
140 |
0.514 |
0.56 |
|
16 |
HXTS（L）—8—10/50 |
10 |
50 |
1.8 |
1.91 |
