一、管式滑觸線產品簡介

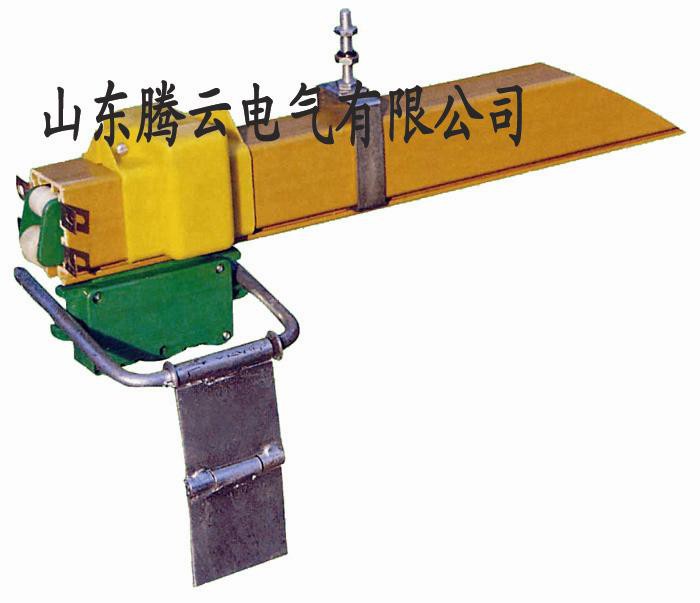

    QYG(J)系列多極管式滑觸線由高強度工程塑料絕緣導管外殼，多級導電銅排、集電器以及懸吊、固定等組件組合而成。該產品以其設計緊湊、性能穩定、使用安全的特點被廣泛地應用于電流較小、使用頻率較高的小型吊車，電動葫蘆物流自動化流水生產線以及檢測線上
    二、管式滑觸線產品的組成

    管式滑觸線安裝工序
    1、安裝扁鋼支架；用螺栓或焊接的方式按標準1.2m間距把扁鋼支架固定在行車梁或道軌墊板上（用壓板螺栓壓緊，或焊在軌梁上）。必須保證支架在整個線上的平直，支架伸出一致，支架平行不能歪斜。一般管式滑觸線中心距道軌中心為300毫米為宜。
    2、安裝提掛夾；將提掛夾按間距套裝在滑觸線上，旋轉固定螺母，此時螺母不要旋轉太緊，待安裝到位置調平后再旋緊。
    3、安裝滑觸線；將套好提掛夾的滑觸線安裝在扁鋼支架上，旋上螺母，用連接螺栓將相鄰的兩根滑觸線連接好，連接處應平滑、無臺階，間隙小于0.5mm。裝上接頭護套，依次裝好全部滑觸線，調整好提掛夾螺栓，使每根滑觸線與起重機軌道的相對位置平整、水平、垂直誤差在全不大于10mm，擰緊緊固螺栓，以保證集電器的運行暢通。
    4、安裝進線盒；按照預先設計好的輸電位置安裝進線盒，一定要旋緊，再裝上護罩。
    5、安裝端蓋；在滑觸線的兩頭安裝端蓋，或安裝在整條滑觸線不進線的一端，可在吊掛前先裝上。
    6、檢查；整條滑觸線安裝好后應認真檢查，滑觸線是否平直，間距是否一致，提掛夾是否旋緊。接頭處是否平滑。
    7、安裝集電器；將集電器推入滑觸線內檢查集電器與導線接觸是否良好，運行是否通暢，否則應進行調整。將撥叉插入集電器腰部，并將撥叉焊牢在起重機適當部位。
    8、集電器的電纜線與用電設備的電纜線接好；注意在接線前，應按常規檢查電機的各項絕緣是否符合要求，若出現異常應檢修或更換。
    9、接電源；管式多極安全滑觸線供電進線有兩種方式，中間進線時先將滑觸線導體連接件組裝擰緊螺栓。再將電源相應型號的接線端子擰緊，端部進線是將電源接線端子組裝在滑觸線端部導體上，然后裝上進線盒。
    10、通電試車；先將滑觸線參數如電壓、電流等進行復核，確認無誤時，方可通電?？蛰d試車，往復運行幾個來回，若無異常即可投入負荷試車，觀察電壓、電流是否正常，若有異常應立即停車，切斷電源，進行檢查，故障排除后再投入運行。
