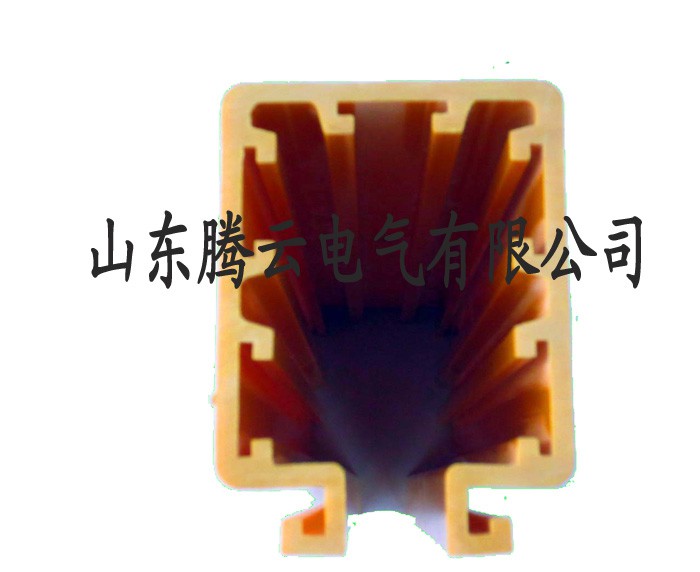

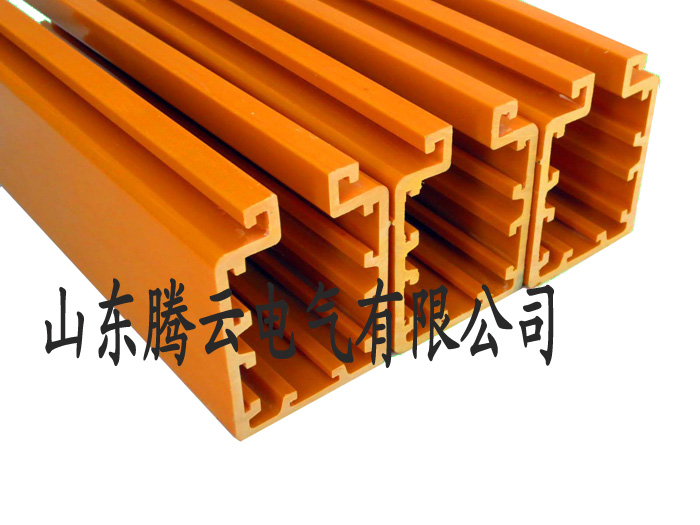

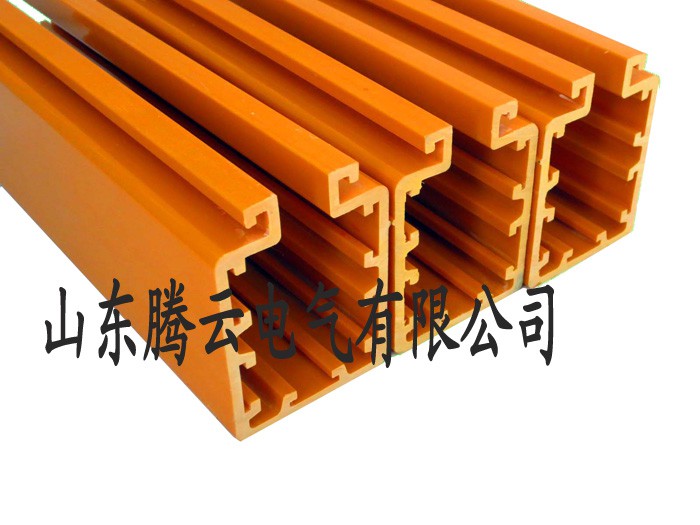

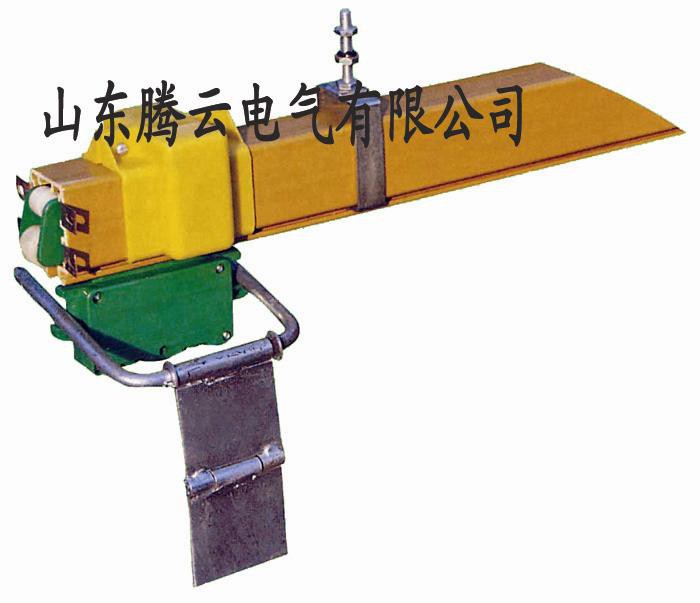

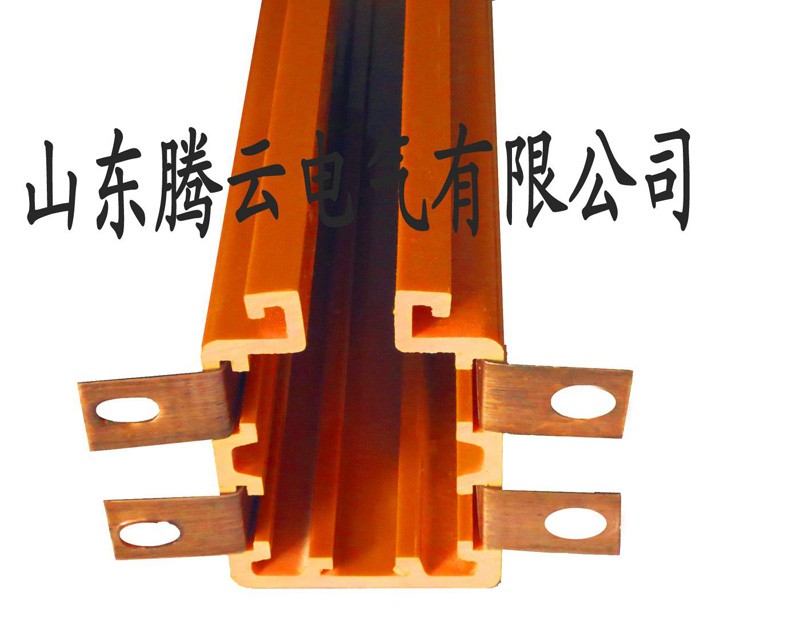

多極管式安全滑觸線簡稱為多極管式滑觸線，又稱為多極滑觸線，管式滑觸線，導管式滑觸線，套筒式滑觸線，其主體為高分子聚氯乙烯外殼內嵌2到16根不等的銅導體做為輸電母線，配置移動靈活的多極電刷集電器，其結構簡單緊湊、安全可靠、安裝維修方便，主要應用于自動化生產線，檢修車間等場所。
其特點如下：
1） 載流量小。載流量在200A以內，主要為輕小型移動設備供電使用，如電動葫蘆，電動 單梁懸掛起重機等。
2） 經濟。多條母線共用一根護套穿過，節約資金。
3） 占用空間小。此種滑觸線結構緊湊，占用空間小。
4） 安全滑觸線有PVC護套保護，非常安全，不易發生觸電危險。
多極管式滑觸線規格型號說明：
QYG（J）-4-16/80
QY---公司簡稱
G----管式滑觸線

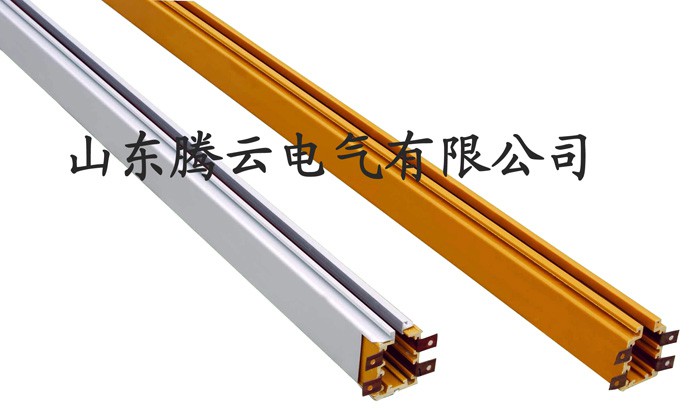

J----表示鋁合金護套（復合式）
4----輸電母線條數
16---輸電母線截面積
80---母線額定電流量
|
序號 |
型號規格 |
導體截面mm2 |
額定電流 |
直流電阻Ω/KM |
額定電流阻抗Ω/KM |
|
1 |
QYG（J）—3—10/50 |
10 |
50 |
1.8 |
1.91 |
|
2 |
QYG（J）—4—10/50 |
10 |
50 |
1.7 |
1.90 |
|
3 |
QYG（J）—4—16/80 |
16 |
80 |
1.157 |
1.16 |
|
4 |
QYG（J）—4—25/120 |
25 |
120 |
0.71 |
0.725 |
|
5 |
QYG（J）—4—35/140 |
35 |
140 |
0.51 |
0.526 |
|
6 |
QYG（J）—4—50/170 |
50 |
170 |
0.36 |
0.385 |
|
7 |
QYG（J）—4—70/210 |
70 |
210 |
0.26 |
0.287 |
|
8 |
QYG（J）—4—95/270 |
95 |
270 |
0.21 |
0.225 |
|
9 |
QYG（J）—6—10/50 |
10 |
50 |
1.8 |
1.91 |
|
10 |
QYG（J）—6—35/140 |
35 |
140 |
0.551 |
0.56 |
|
11 |
QYG（J）—6—50/170 |
50 |
170 |
0.361 |
0.385 |
|
12 |
QYG（J）—7—10/50 |
10 |
50 |
1.8 |
1.91 |
|
13 |
QYG（J）—7—16/80 |
16 |
80 |
0.937 |
0.945 |
|
14 |
QYG（J）—7—25/125 |
25 |
125 |
0.714 |
0.721 |
|
15 |
QYG（J）—7—35/140 |
35 |
140 |
0.514 |
0.56 |
|
16 |
QYG（J）—8—10/50 |
10 |
50 |
1.8 |
1.91 |
