單極安全滑觸線簡稱為單極滑觸線，導體為專業導電鋁合金型材或銅合金型材，護套為軟質性PVC工程樹脂，其中單極鋁合金滑觸線中，鋁合金型材中鑲嵌了一根不銹鋼條以增加鋁合金的耐磨程度，鋁合金與傳統的角鋼滑觸線相比電阻大大降低，因此單極滑觸線是一種新型的節能，安全，環保新型安全滑觸線，廣泛應用于機械制造，冶金礦山，鋼鐵加工，船舶制造等工礦企業。
山東騰云電氣有限公司生產的單極安全滑觸線分為輕型系列安全滑觸線和重型系列安全滑觸線兩大類，根據材質又可分為單極鋁合金滑觸線和單極銅合金滑觸線
輕型系列安全滑觸線主要包括以下幾種型號:
QYH-200 ,QYH-320 ,QYH-400 ,QYH-500
重型系列安全滑觸線主要包括以下幾種型號:
QYH-630 ,QYH-800 ,QYH-1000 ,QYH-1250 ,QYH-1600 ,QYH-2000
單極滑觸線安裝步驟如下：
滑觸線安裝首先熟悉所有起重機的概況,結構特點,然后根據現場動力輸入點設置車間長度再進行安裝,以下以單極滑觸線為例列出安裝程序和要求:

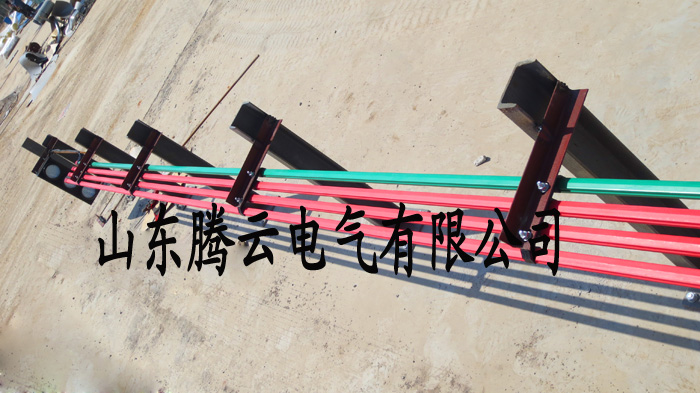

1）安裝滑觸線支架,用焊接或膨脹螺栓按規定間距把角鋼支架安裝在軌道梁上.支架的架設是滑觸線安裝質量的關鍵,是保證滑觸線平整性和使用性的重要環節,必須保證支架在整條線上的平整性,角鋼的伸出尺寸一致,角鋼要平行不能歪斜.有長方孔角鋼的平面在一個水平面內,廠方孔要在一條線上.一般可用鋼絲拉線找平找正.輕型滑觸線兩支架間距<1.5m
2）把提掛架安裝在角鋼支架上.此時螺母不要擰緊,待滑觸線安裝調整后再打緊.
3）安裝滑觸線接頭護套. 把滑觸線裝入提掛架的卡口內卡住(重型線的提掛夾已安裝在導線上).滑觸線裝好后調平,旋緊掛架的螺母.把接頭裝入第一組導線的另一端,同樣方法安裝第二組滑觸線.用接頭將兩根滑觸線連接好,裝上接頭護套,將安全滑觸線調平,緊固.依此裝好全部滑觸線.注意接頭處應平滑,間隙<0.5mm.
4）安裝動力輸入段.
按照設計好的供電方式安裝動力輸入段,一定要旋緊,再裝上護罩.
5）裝護套固定夾. 按設計方案安裝固定夾,一線兩個
6）裝端頭護套. 在滑觸線的兩頭安裝端套,也可在吊掛前提前裝上.
檢查. 整條滑觸線安裝好后應認真檢查,滑觸線要平直,間距要一致,且滑觸線應與起重機道軌平行,偏差≤5mm,懸掛要旋緊,接頭處要平滑.
7）安裝集電器及其支架. 滑觸線安裝好后,即可安裝集電器,
集電器支架中心線必須與滑觸線下部護套低平面的距離為H=155mm,即集電器觸靴放入滑觸線︿型槽時,集電器連桿必須水平.M座必須安裝水平且與滑觸線平行.滑觸線︿型槽槽尖必須與集電器垂直中心線在同一垂直平面內.
集電器的電纜線與用電設備的電纜線接好. 注意在接線前,應按常規檢查電機的各項絕緣要求是否符合要求,若發現異常應檢修或更換.
8）接電源. 把電源線牢固的接在動力輸入段上,注意壓緊.
試車. 先應空載試車,往復運行幾個來回,若無異常應立即停車,切斷電源,進行檢查,排除故障.
